Bramy garażowe
Wiśniowski

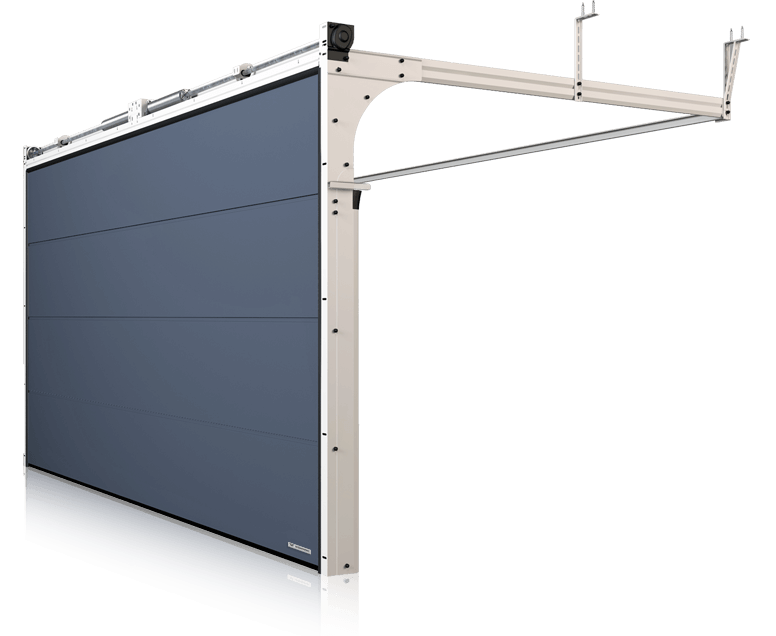

01 Brama PRIME

Innowacyjna, dopracowana w każdym szczególe, odzwierciedla Twoje potrzeby zanim je zdefiniujesz. To w pełni wyposażona i kompletna brama automatyczna, dzięki której sięgając po pilota każdego dnia masz pewność, że wybrałeś.

Panel INNOVO 60mm

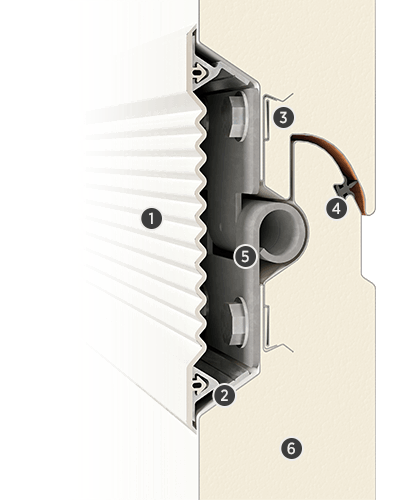

Przekrój panelu wraz z osłoną międzypanelową, mocowaną na wewnętrznej stronie skrzydła bramy.
1. elastyczna osłona międzypanelowa
2. aluminiowy profil mocujący elastyczne osłony
3. pięć warstw blachy w miejcu mocowania zawiasów
4. uszczelnienie międzypanelowe
5. ukryty zawias
6. pianka poliuretanowa

CHARAKTERYSTYKA

BEZPIECZEŃSTWO

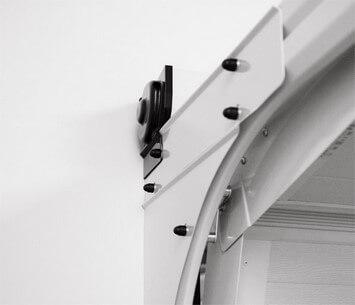

Boczne osłony wału

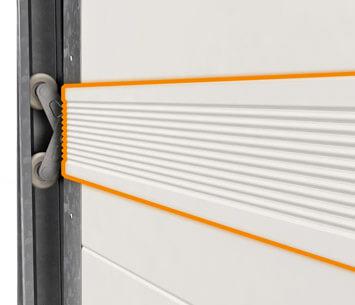

Elastyczne osłony

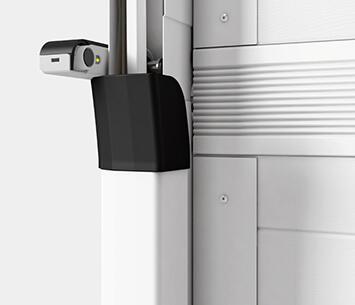

Pionowe osłony

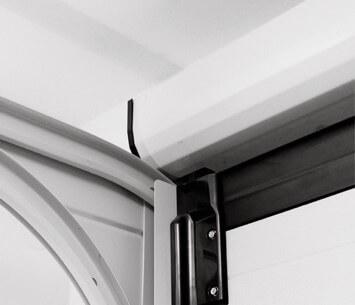

Zintegrowana osłona wału

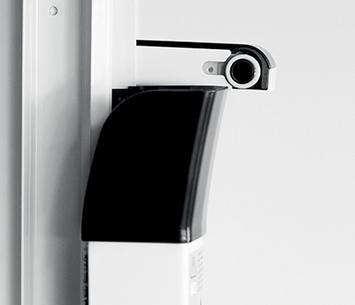

Optyczne czujniki

Ruchome osłony rolek

TERMOIZOLACJA

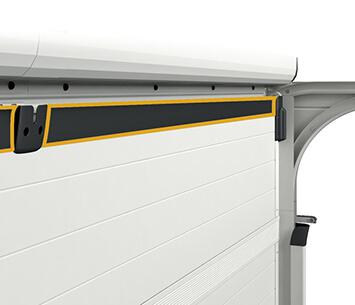

Dodatkowe uszczelnienie górne

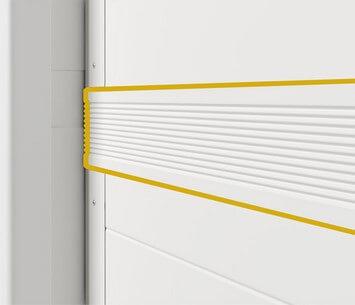

Uszczelki gumowe

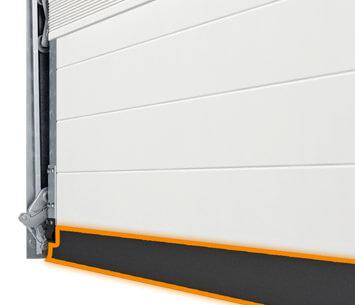

Podwójna uszczelka dolna

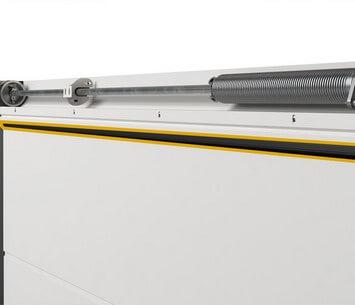

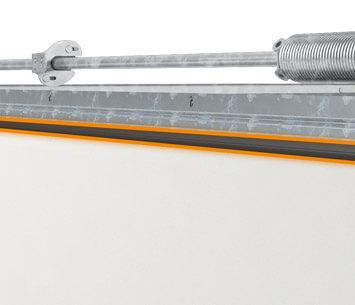

Uszczelka górna w blendzie

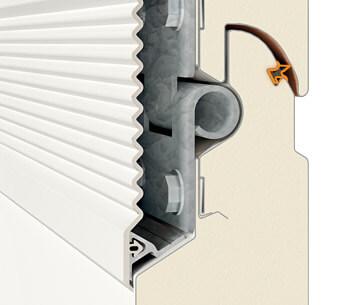

Uszczelki międzypanelowe

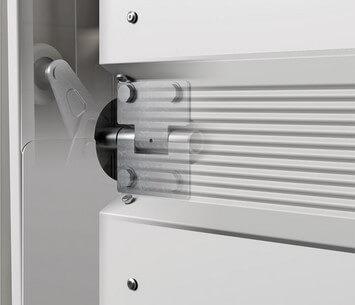

Ruchome osłony rolek

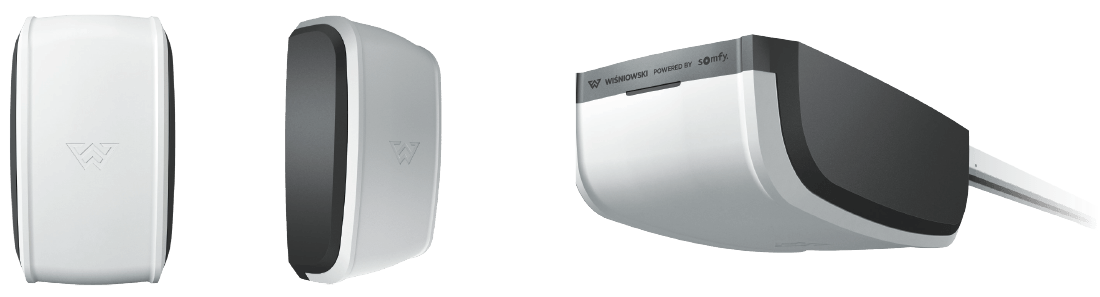

NAPĘD METRO

1. Łatwe programowanie
2. System zabezpieczeń optycznych
3. Amperometryczne wykrywanie przeszkód
4. Szyna z cichym paskiem zębatym
5. Droga radiowa RTS
6. Akumulator awaryjnego zasilania
7. Wbudowana lampa sygnalizacyjna
8. Mechaniczna blokada wózka jezdnego
9. Możliwość podłączenia podświetlenia podjazdu

NADAJNIK PULSAR

- zdalne sterowanie bramą i ewentualnie 4 innymi urządzeniami

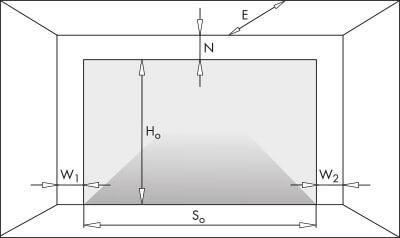

WYMIARY MONTAŻOWE

So - szerokość otworu, wymiar zamówieniowy
Sj - szerokość światła wjazdu po zamontowaniu bramy
Ho - wysokość otworu, wymiar zamówieniowy
Hj - wysokość światła wjazdu po zamontowaniu bramy
N - minimalne wymagane nadproże
W1 - minimalnawymagana przestrzeń boczna
W2 - minimalna wymagana przestrzeń boczna
E - minimalna głębokość garażu z wolną przestrzenią pod sufitem
Ls - długość szyny napędu

Sj	So - 40 [mm]
Hj	Ho - 100 [mm]
Nmin	200 [mm]
W1min, W2min	160 [mm]
Emin	Ls + 410 [mm]
Ls	2900 [mm] lub 3500 [mm]

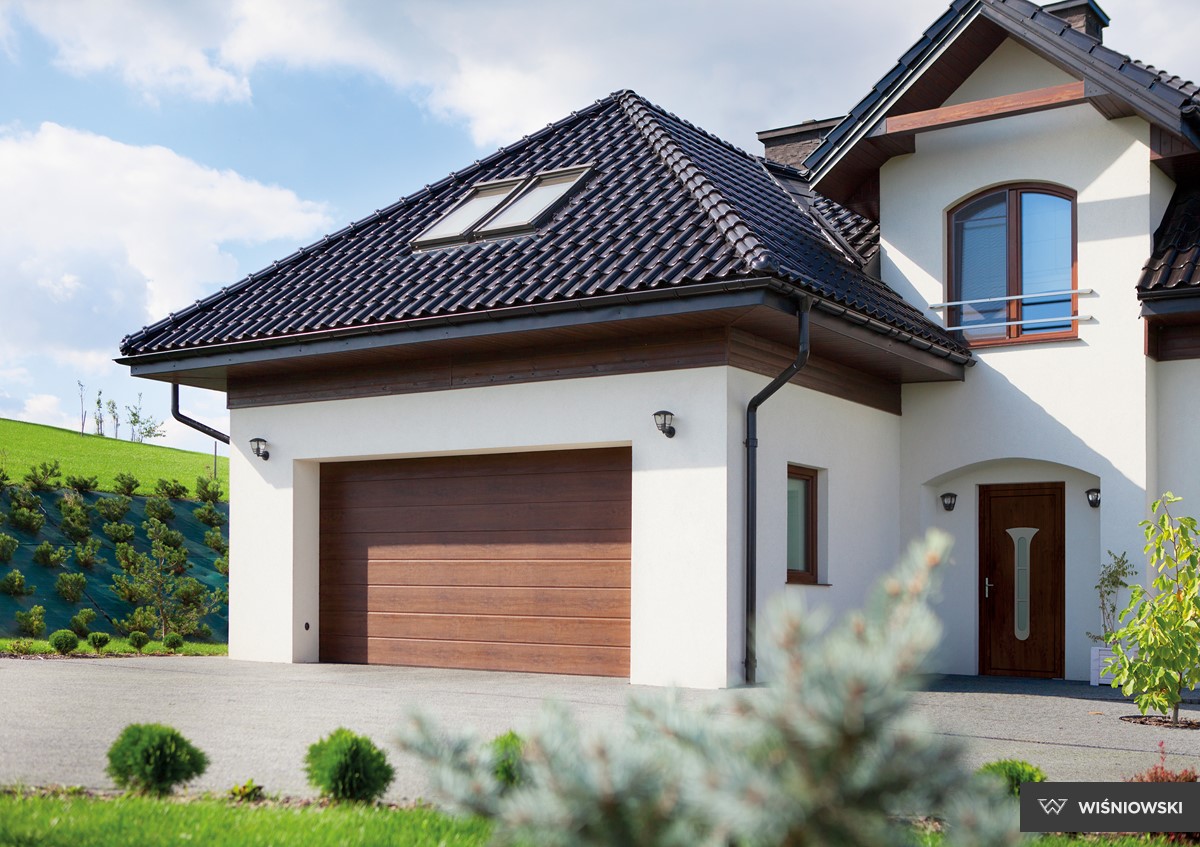

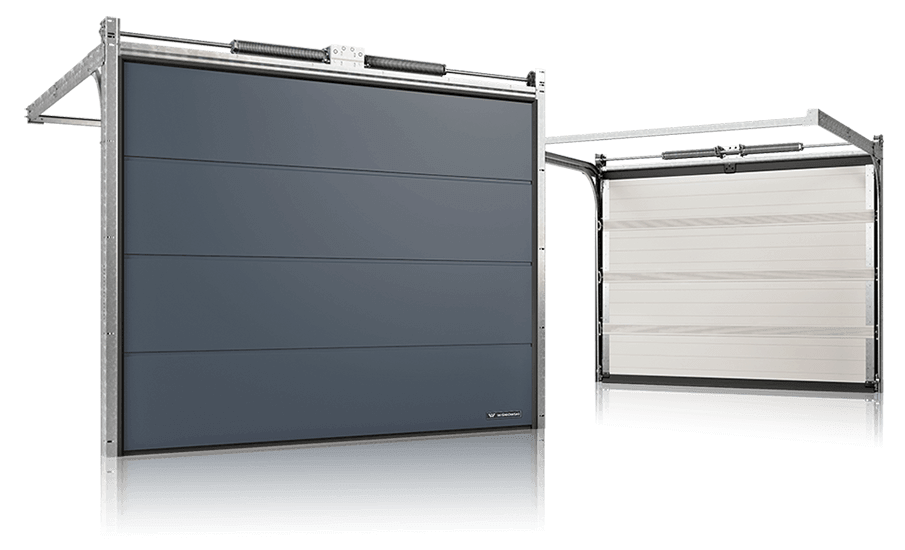

02 Brama UniTherm

Panel INNOVO 60mm
Unikatowa konstrukcja panelu Innovo o grubości 60 mm pozwala na uzyskanie świetnych parametrów przenikania ciepła. Stanowi jednocześnie doskonałą bazę budowy płaszcza. Specjalne rozwiązania takie jak system 5-ciowarstwowego zaginania blachy, zapewnia stabilne mocowanie elementów co jeszcze bardziej zwiększa wytrzymałość konstrukcji.
1. elastyczna osłona międzypanelowa
2. aluminiowy profil mocujący elastyczne osłony
3. pięć warstw blachy w miejscu mocowania zawiasów
4. uszczelnienie międzypanelowe
5. ukryty zawias
6. pianka poliuretanowa

CHARAKTERYSTYKA

TERMOIZOLACJA

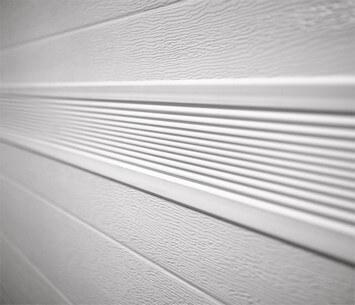

Elastyczne osłony międzypanelowe

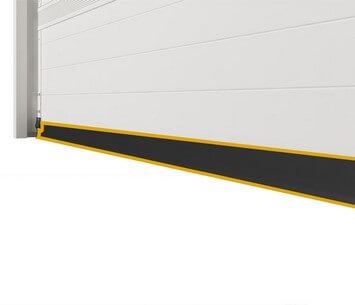

Podwójna uszczelka dolna

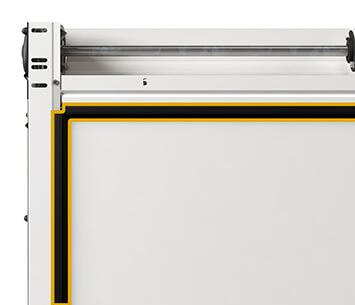

Uszczelka górna w blendzie + boczne

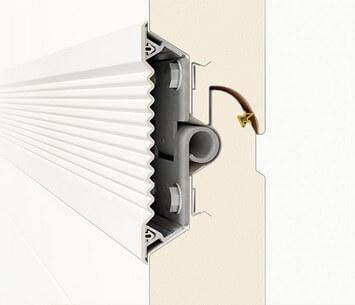

Uszczelki międzypanelowe

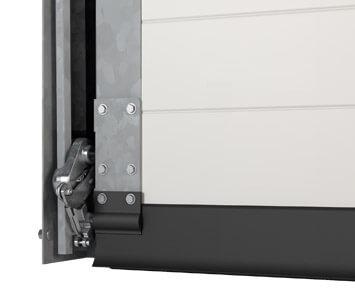

Hamulec bezpieczeństwa

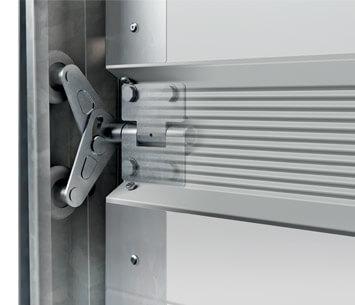

Podwójne łożyskowane rolki

NADAJNIK PULSAR

- zdalne sterowanie bramą i ewentualnie 4 innymi urządzeniami

NAPĘD METRO

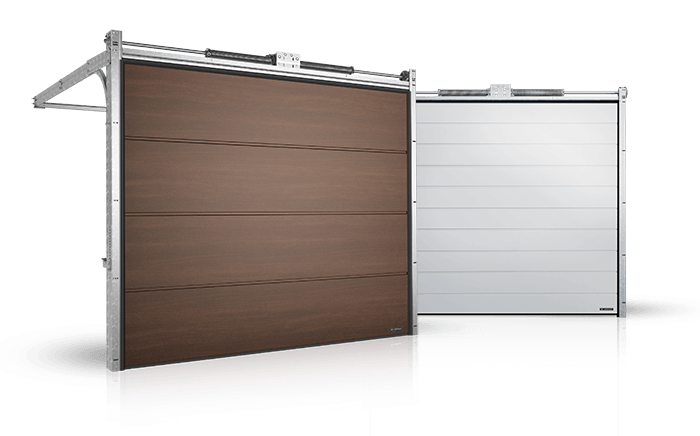

03 Brama UniPro

Panel INNOVO 60mm

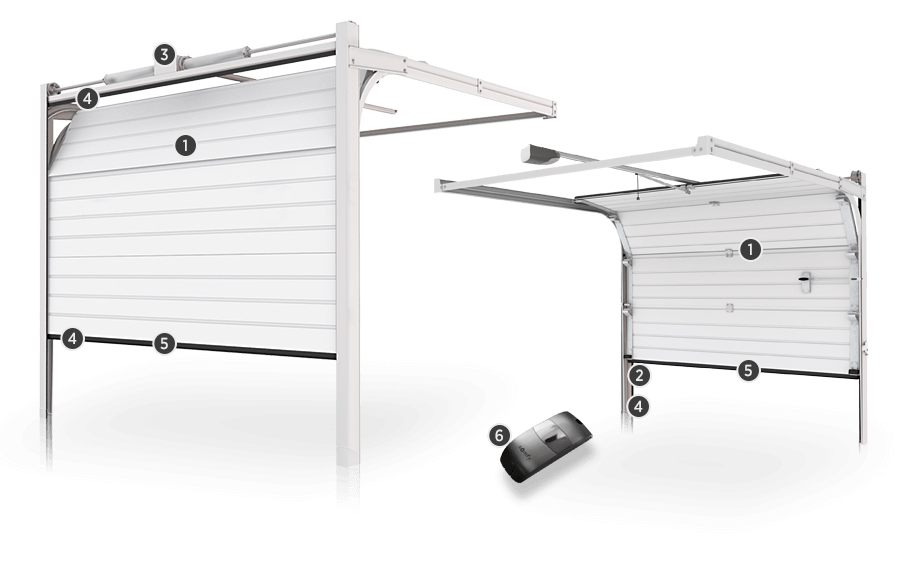

Charakterystyka bram segmentowych:
  - skrzydło bramy wykonane z paneli stalowych 40 mm wypełnionych bezfreonową pianką poliuretanową
  - konstrukcja z elementów stalowych ocynkowanych
  - skrzydło bramy porusza się wzdłuż prowadnic pionowych i poziomych podsufitowych
  - brama uszczelniona na całym obwodzie
  - w dolnym panelu zamontowana uszczelka przylegająca do podłoża
  - uszczelnienie pomiędzy górnym panelem, a nadprożem zapewnia uszczelka montowana do górnego panelu lub mocowana do nadproża
  - panele posiadają zabezpieczenie kształtowe uniemożliwiające przytrzaśnięcie palców oraz uszczelki w miejscu styku dwóch paneli
  - bramy segmentowe dostępne w wersji ręcznej i automatycznej

FUNKCJONALNOŚĆ I BEZPIECZEŃSTWO
1. Specjalnie wyprofilowane panele (od wewnątrz i z zewnątrz) uniemożliwiają przytrzaśnięcie palców w miejscu ich łączenia oraz w miejscach montażu zawiasów i drzwi przejściowych.
2. Zabezpieczenie pęknięcia linki chroni przed samowolnym opadnięciem skrzydła bramy w przypadku uszkodzenia lin podtrzymujących.
3. Zintegrowane zabezpieczenia w przypadku pęknięcia sprężyny skrętnej zapewniają maksimum bezpieczeństwa.
4. Uszczelnienia obwodowe zapewniają właściwą izolację termiczną i akustyczną.
5. Zabezpieczenie przeciążeniowe w sytuacji zetknięcia z przeszkodą, zatrzymuje skrzydło bramy, a następnie cofa je do góry.
6. Fotokomórki zapewniają zatrzymanie bramy i jej powrót do pozycji otwartej, jeżeli w świetle przejazdu pojawi się przeszkoda. (opcja)

WZORNICTWO

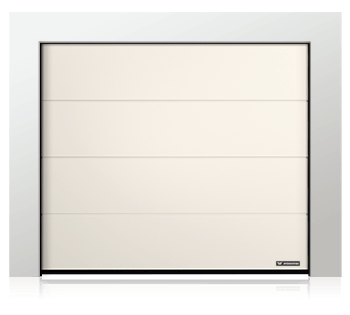

Bez przetłoczeń

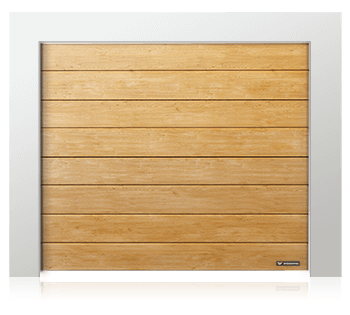

Przetłoczenia wysokie

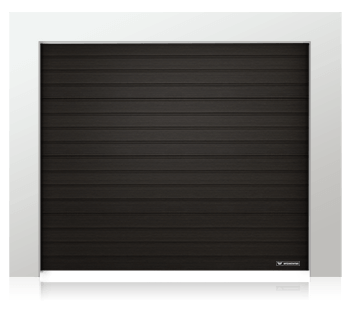

Przetłoczenia niskie

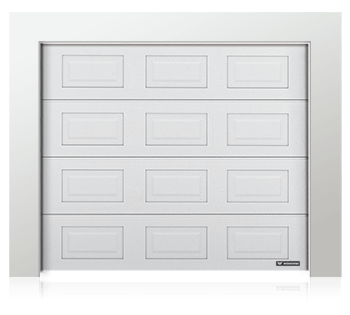

Przetłoczenie kasetonowe

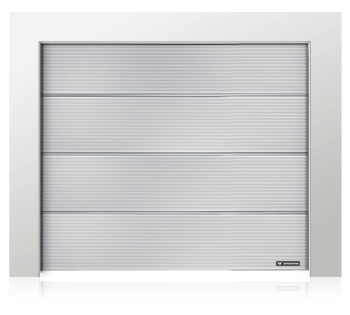

V-przetłoczenia

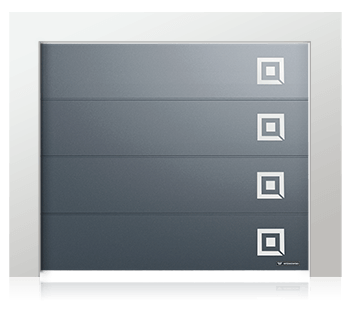

Przetłoczenia z aplikacjami

KOLORY W oparciu o potrzeby i pomysły poszczególnych klientów, którzy oczekują trwałego, estetycznego i oryginalnego wyglądu oferujemy szeroką gamę kolorystyczną. Dzięki temu dajemy możliwość doboru koloru drzwi do elewacji, okien, czy elementów wykończeniowych obiektu. Dla Klientów poszukujących bramy w wyjątkowych kolorach przygotowaliśmy ofertę malowania z ponad 200 kolorów z palety RAL.

STRUKTURA
Możliwe dostępne struktury dla bramy PRIME i Unitherm
